YXHW-Ⅰ系列仪表保护(保温箱)

YXHW-Ⅰ系列仪表保护(保温箱)
产品名称: YXHW-Ⅰ系列仪表保护(保温箱)
产品型号:
产品规格:
产品品牌:
产品价格:
应用范围:

YX-I系列仪表保护(保温)箱,是根据国外同类产品的新结构形式设计的,其材料为玻璃钢,它与YX-A型仪表保护(保温)箱相比,具有外形美观、结构小巧、重量轻、互换性强等特点。其上下箱体结构尺寸完全相同,可以互换。上下箱体采用饺连接,并装有搭扣,箱内装有撑杆,以支撑箱盖。若需打开箱盖,只要松开搭扣,将上箱体向上掀起90°即可,便于箱内仪表安装及调修。该结构形式的保温(保护)箱适用于仪表二阀组、三阀组、五阀组与压力变送器、差压变送器、压力表、压力开关等仪表配套使用。仪表阀组可直接与保护箱底面或侧面相连接,可省去箱内安装板和安装支柱,缩小了保温箱体积。保温箱内的加热方式可分为直接将阀体作为散热体伴热和蒸汽散热管伴热。这种安装方式将箱内元件更加合理地安装在一起,因此所需保温箱的体积可大大缩小。

仪表保护箱及保温箱是变送器及其它仪表现场安装保护或保温设备,它具有标准化、程度高、造型美观、结构合理、形式多样、安装操作方便等特点。保护箱由箱体、仪表托架等部件组成,保温箱结构形式与保护箱相同,所不同的是箱内装有电器加热或蒸汽加热装置

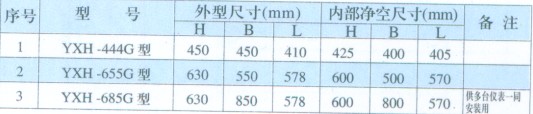

一、仪表保温保护箱型谱编制说明

二、仪表保温保护箱技术性能

1.聚酯树脂玻璃钢的机械性能见表

2.保温性能10-25℃

3.环境温度-50-60℃

4.饱和蒸汽压力0.5Pa

5.伴热蒸汽消耗量0.35-0.8kg/h

6.额定电压220V

三、仪表保温箱伴热结构说明

1.电热管伴热

YXWD电加热保温箱由箱体、加热器、仪表托架等三大部分组成。其结构形式与保护箱相同,所不同的是箱内装有电器加热装置,其结构形式如图,电热装置是由电热管,温度控制器组成,箱体侧面装有插座,当接通电源后,箱内加热到所需温度时,由温度控制器切断电源,当温度下降到一定温度时,再由温度控制器接通电源继续升温。通过反复工作使箱内温度能保持在一定范围。

恒温加热器注意参数

1.额定电压200V.50Hz

2.额定功率300-500W

3.控制温度由用户定

4.恒温加热器可做成防爆型

5.电热管材料有三种,铜管、碳管、不锈钢管。

Ⅱ蒸汽管伴热

蒸汽加热保温箱,伴热管是用金属管弯制成S型结构,箱体上下采用焊接式穿板接头与伴热管焊接而成,伴热管安装在箱内,为上进下出,通过蒸汽在管腔内的循环而达到加热目的,伴热管材料规格分为两种,即Φ8×1紫铜管,Φ14×2无缝钢管﹙碳钢﹚。外形美观,其结构见图
